高速率

离子束辅助沉积及清洗

Ion beam assisted deposition (IAD) and cleaning at high rate
真空应用解决方案提供商
首页 > 光学设备 > 离子源

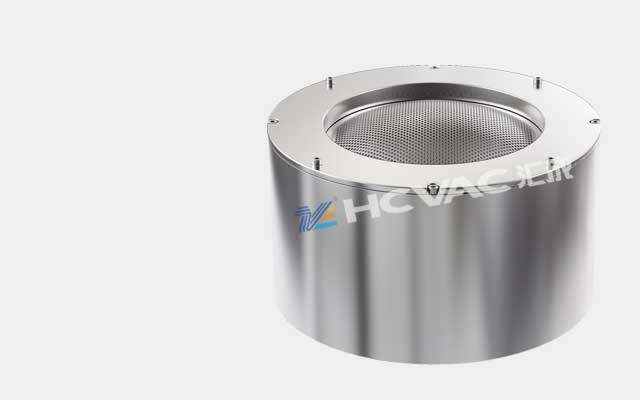

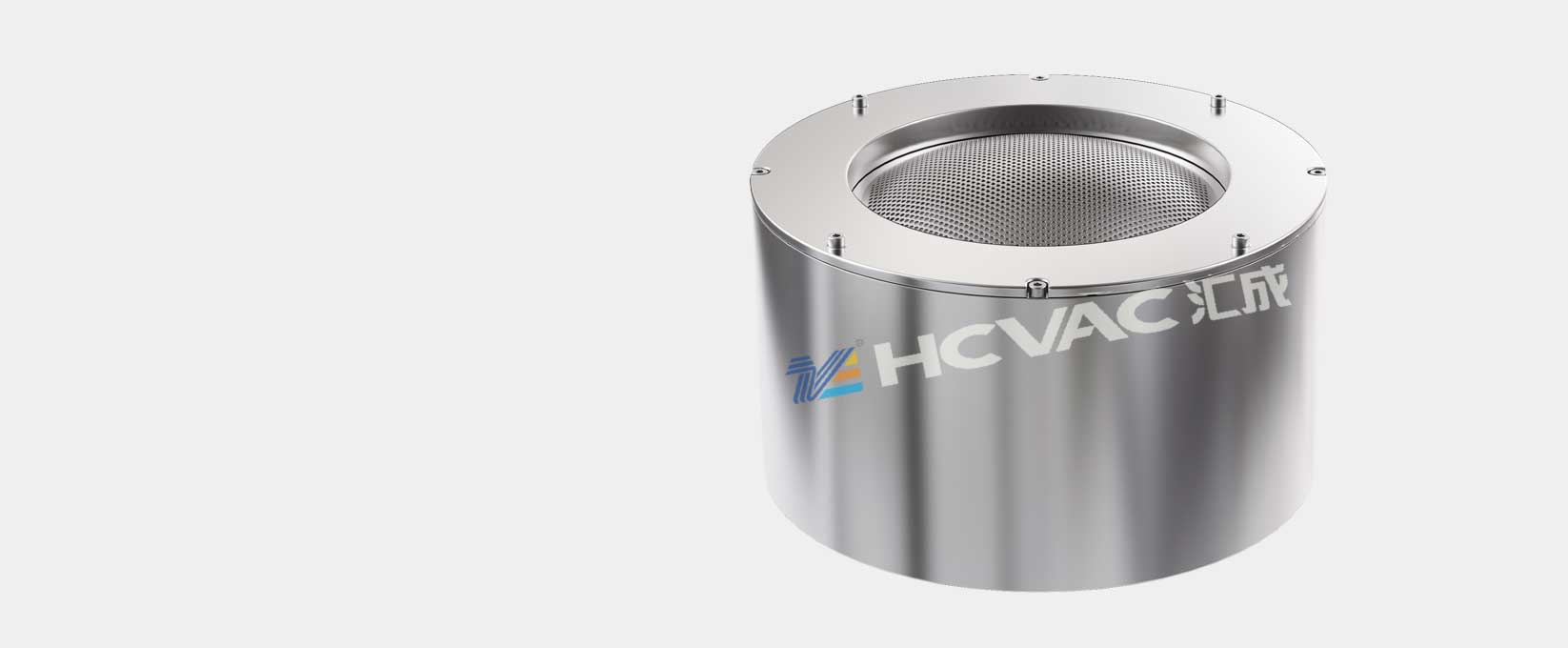

High performance RF ion source with ion assisted evaporation 离子源

      HC-RFⅠ的离子辅助蒸度高性能射频(RF)离子源,最适于在高速率下的离子束辅助沉积(IAD)及清洗。搭载在汇成的真空镀膜设备上最适于各种光学滤光片的中规模量产。

      HC-RFⅡ Plus是OIS-Two的延伸机型。在离子辅助蒸镀大电流大面积的性能方面加以进化的RF离子源,维护性能的优化及中和器的改良,提高冷却效率来达到稳定生产的效果。适用于在高速率下离子束辅助沉积(IAD)及清洗。搭载在汇成的真空镀膜设备上可适合于各种光学滤光片的大规模量产。

     可用于惰性及反应气氛环境下,工作电流可达90mA,工作电压可达3000V。栅网口径虽然只有10CM,但是设计上充分考虑到高电流密度,均一性,搭载在成膜设备进行工件架的全面照射,最适于各种光学滤光片的中规模量产,试制,研究开发。

      应用领域包括半导体、基板预清洗、离子辅助(ITO和Ag辅助沉积)、刻蚀/纳米纹理/去涂层、PACVD-DLC沉积及离子束沉积等。

Product Advantage.

产品优势
HC-RF离子辅助蒸度高性能射频离子源包括以下关键功能:
  • 专利技术

    汇成自主研发离子源

  • 离化率高

    高离子电流密度和均匀分布

  • 分布广

    照射面积能达到Ф1150mm以上

  • 稳定

    动作安定性高,能长时间运转

  • 环保

    寿命长,污染少

  • 简单

    易于操作和维护

型号 HC-RFⅠ
尺寸 φ300mm × 150mm (H)
栅网尺寸 Ф 17cm(Molybdenum制3枚)
离子束电压 100V~1500V
离子束电流 1000mA
Acc电压 100V~1000V
RF功率 600W
气体流量 20sccm~30sccm(氩气)
40sccm~60sccm(氧气)
使用压力 5 × 10-2 Pa
水冷方式 RF线圈和本体

Application cases.

应用案例
型号 HC-RFⅡ
尺寸 φ300mm × 150mm (H)
栅网尺寸 Ф 17cm(Molybdenum制3枚)
离子束电压 100V~1500V
离子束电流 1200mA
Acc电压 100V~1000V
RF功率 750W/1000W
气体流量 20sccm~30sccm(氩气)
40sccm~60sccm(氧气)
使用压力 5 × 10-2 Pa
水冷方式 RF线圈和本体

Application cases.

应用案例
型号 HC-RFⅢ
尺寸 φ 390mm × 215mm(H)
栅网尺寸 Ф 23cm(Molybdenum制3枚)
离子束电压 100V~1500V
离子束电流 1800mA/2400mA
Acc电压 100V~1000V
RF功率 2000W
气体流量 20sccm~40sccm(氩气)
40sccm~80sccm(氩气)
使用压力 5 × 10-2 Pa
水冷方式 RF线圈和本体

Application cases.

应用案例
型号 HC-RFⅣ
尺寸 φ 224mm ×143mm (H)
栅网尺寸 Ф 10cm(Molybdenum制3枚)
离子束电压 100V~1500V
离子束电流 500mA(max)
Acc电压 100V~1000V
RF功率 600W(max)
气体流量 25sccm~35sccm(氩气)
10sccm~20sccm(氩气)
使用压力 5.0 ×10-2 Pa
水冷方式 RF线圈和本体

Application cases.

应用案例
