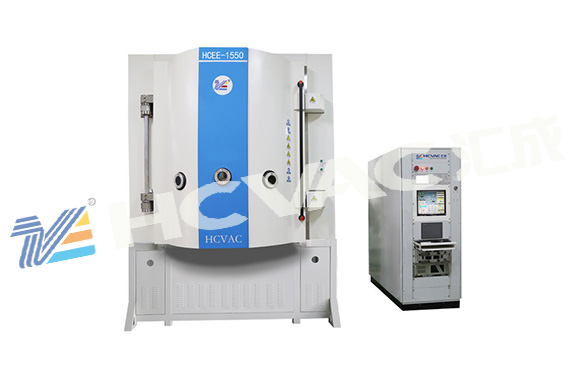

常规见的光学真空镀膜机布局，两个电子枪源位于基板两边，周围是环形罩并被挡板覆盖。离子源位于中间，光控窗口在离子源的前方。图19.13示出真空室的顶部，真空室里有含6个圆形夹具的行星系统。夹具用于放置被镀膜的光学元件。使用行星系统是保证被蒸发材料在夹具区域内均匀分布的首选方法。夹具绕公共轴旋转，同时绕其自身轴旋转。光控和晶控处于行星驱动机械装置的中部，驱动轴遮挡晶控。背面的大开口通向附加的高真空泵。基底加热系统由4个石英灯组成，真空室的两边各两个。
       薄膜沉积的传统方法一直是热蒸发，或采用电阻加热蒸发源或采用电子束蒸发源。薄膜特性主要决定于沉积原子的能量，传统蒸发中原子的能量仅约0.1eV。IAD沉积导致电离化蒸汽的直接沉积并且给正在生长的膜增加活化能，通常为50eV量级。离子源将束流从离子枪指向基底表面和正在生长的薄膜来改善传统电子束蒸发的薄膜特性。
      薄膜的光学性质，如折射率、吸收和激光损伤阈值，主要依赖于膜层的显微结构。薄膜材料、残余气压和基底温度都可能影响薄膜的显微结构。如果蒸发沉积的原子在基底表面的迁移率低，则薄膜会含有微孔。当薄膜暴露于潮湿的空气时，这些微孔逐渐被水汽所填充。
      填充密度定义为薄膜固体部分的体积与薄膜的总体积(包括空隙和微孔)之比。对于光学薄膜，填充密度通常为0.75～1.0，大部分为0.85～0.95，很少达到1.0。小于l的填充密度使所蒸发材料的折射率低于其块料的折射率。
      光学真空镀膜机在沉积过程中，每一层的厚度均由光学或石英晶体监控。这两种技术各有优缺点，这里不作讨论。其共同点是材料蒸发时它们均在真空中使用，因而，折射率是蒸发材料在真空中的折射率，而不是暴露于潮湿空气中的材料折射率。薄膜吸收的潮气取代微孔和空隙，造成薄膜的折射率升高。由于薄膜的物理厚度保持不变，这种折射率升高伴有相应的光学厚度的增加，反过来造成薄膜光谱特性向长波方向的漂移。为了减小由膜层内微孔的体积和数量所引起的这种光谱漂移，采用高能离子以将其动量传递给正在蒸发的材料原子，从而大大增加材料原子在基底表面处凝结期间的迁移率。
