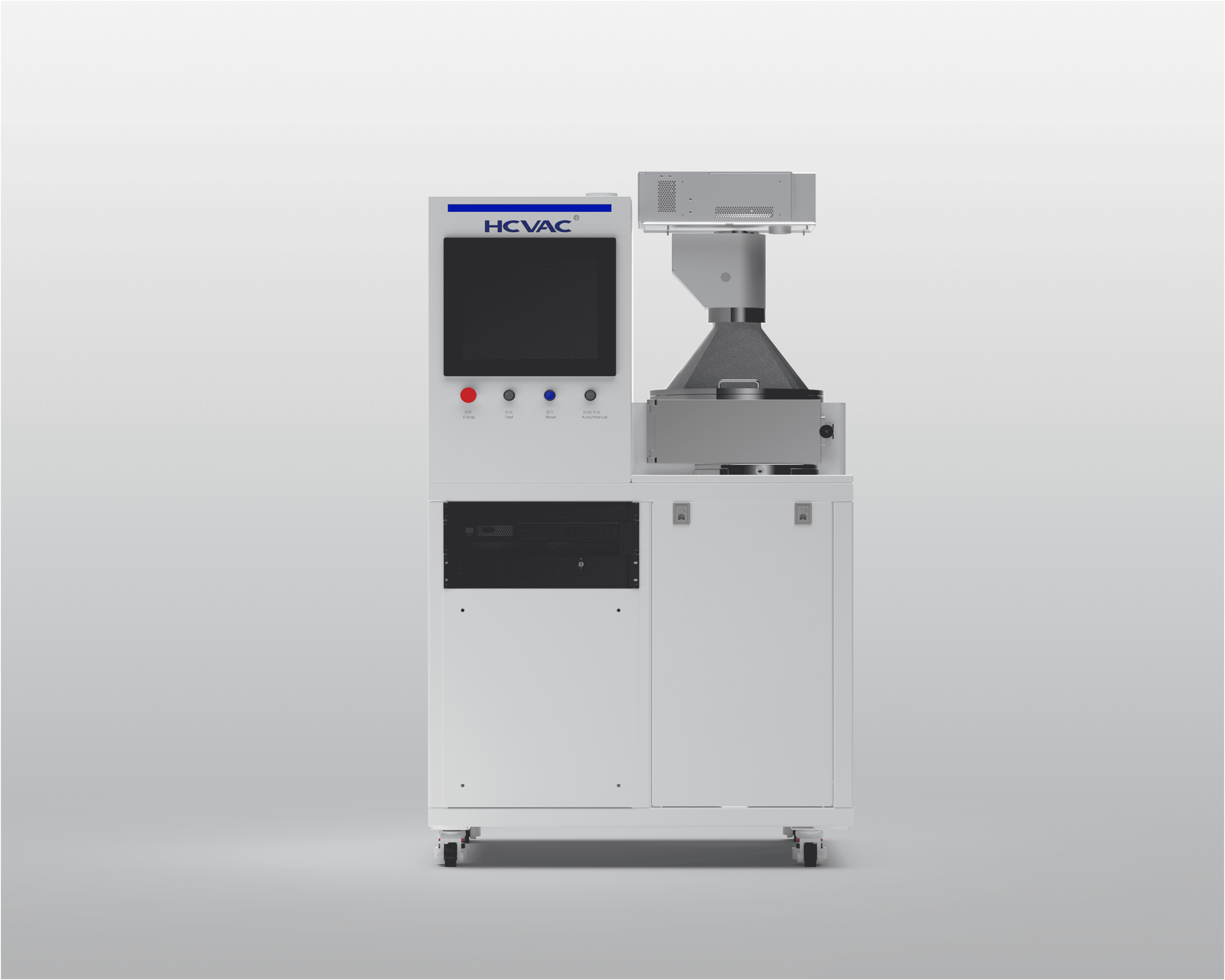

面向中试放大与小批量生产开发的时序式 ALD 设备,腔体最大兼容 φ500mm 大尺寸基板,配套专用载盘可实现单批次同步装载 13 片 4 英寸基底;标配热 ALD 工艺,可选配 CCP 电容耦合等离子体系统实现 PEALD 沉积,适用于半导体、钙钛矿器件、显示光学、功能涂层等领域的工艺验证与小批量制备。
根据您的先进封装需求定制的ALD 解决方案
专为先进封装中的导电通孔、绝缘层和种子层而设计
精确控制和高度均匀性有助于减少缺陷并改善先进封装创新和生产
支持更小尺寸、更多层级的先进封装设计,助力技术迭代
原子层控制以满足微米和纳米级沉积需求
高密度、高保形涂层,实现均匀、可靠的覆盖
