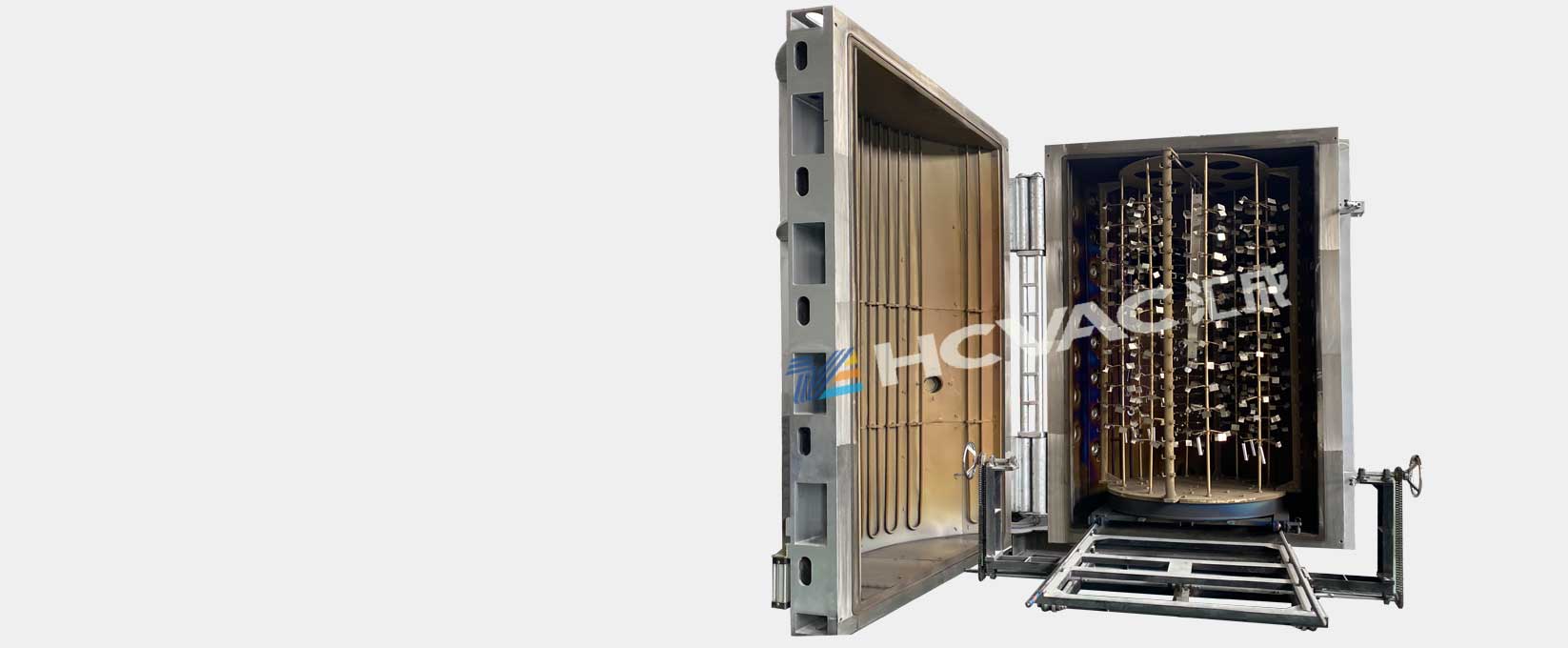

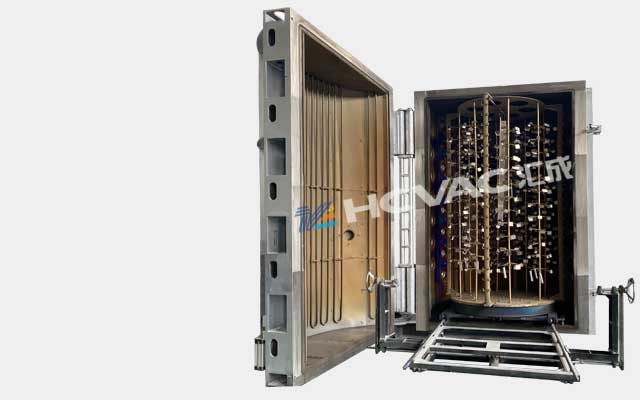

Vertical side door ion coating equipment 立式侧开门不锈钢镀膜设备

      该系列设备安全、环保、工艺稳定,膜层颜色丰富,色泽均匀,耐磨损,抗腐蚀,耐高温,附着力好且不易褪色。

      可镀制TiN钛金装饰膜层;TiC、CrC枪黑色、黑色、灰色系列膜层;ZrN锆金、香槟金、黄铜色系列膜层;TiCN玫瑰金、玫瑰红、酒红、咖啡色系列膜层;TiO 宝石蓝、翠绿、粉红、彩虹色系列膜层。

      广泛应用于不锈钢板、不锈钢管材(最长6米)、不锈钢展示架、不锈钢LOGO标牌、锁具、拉手、五金卫浴、不锈钢餐具等不锈钢制品及塑料电镀件、陶瓷等表面镀膜工艺。

Product Advantage.

产品优势
HCCA系列立式侧开门离子镀膜设备包括以下关键功能:
  • 可重复性

    精确的参数控制、自动化控制及可重复涂层工艺

  • 装饰性

    多色可选的均匀光亮表面

  • 高效性

    大型腔体空间,短暂的工序,友好软件控制

  • 结合力强

    高离化率和等离子体密度的反应性技术

  • 远程访问

    提供工厂远程诊断

  • 环保

    绿色生产,无污染产生

型号 HCCA-2230
真空室尺寸 Ф2200×H3000mm
真空室机构 立式前开门结构配置抽气系统及水冷系统
真空机组 机械泵+罗茨泵+扩散泵/分子泵+维持泵
真空测量系统 一台皮拉尼(MKS) 一台冷阴极(MKS)一台薄膜规(MKS)
镀膜系统 电弧蒸发源、镀膜辅助离子专用电源
充气系统 质量流量计
电源类型 直流电源、中频电源、脉冲电源(偏压电源、弧电源)
控制方式 手动或全自动
极限真空指标 5.0x10-4Pa
电弧源 22台-28台
200A-300A
偏压电源 60KW/台
磁控电源 ——
工作转动方式 多轴行星式公自转、变频调速(可控可调)
工作烘烤温度 常温-至450℃可控可调(PID温控)
工艺气体 3路或4路工艺气体流量控制及显示系统选配自动加气系统
氩气、氮气、氧气、乙炔等
冷却方式 水冷却循环方式,另配工业冷却水塔或工业冷水机(制冷机)或深冷系统。(客户提供)
控制方式 PLC+触摸屏操作或计算机控制,手动、半自动、自动方式
供给指标 气压0.5-0.8MPa、水温≤25℃、水压≥0.2MPa
报警及保护 对泵和靶等缺水、过流过压、断路等异常情况进行报警、并执行相应保护措施及电气联锁功能
整体总功率 185-200KW
输出频率 电压380V±5%,频率50HZ(可根据客户国家用电标准配置)
设备占地面积 35~55㎡
备注 以上设备参数仅做参考,具体均按客户实际工艺要求设计定做
型号 HCCA-2235
真空室尺寸 Ф2200×H3500mm
真空室机构 立式前开门结构配置抽气系统及水冷系统
真空机组 机械泵+罗茨泵+扩散泵/分子泵+维持泵
真空测量系统 一台皮拉尼(MKS) 一台冷阴极(MKS)一台薄膜规(MKS)
镀膜系统 电弧蒸发源、镀膜辅助离子专用电源
充气系统 质量流量计
电源类型 直流电源、中频电源、脉冲电源(偏压电源、弧电源)
控制方式 手动或全自动
极限真空指标 5.0x10-4Pa
电弧源 22台-28台
200A-300A
偏压电源 60KW/台
磁控电源 ——
工作转动方式 多轴行星式公自转、变频调速(可控可调)
工作烘烤温度 常温-至450℃可控可调(PID温控)
工艺气体 3路或4路工艺气体流量控制及显示系统选配自动加气系统
氩气、氮气、氧气、乙炔等
冷却方式 水冷却循环方式,另配工业冷却水塔或工业冷水机(制冷机)或深冷系统。(客户提供)
控制方式 PLC+触摸屏操作或计算机控制,手动、半自动、自动方式
供给指标 气压0.5-0.8MPa、水温≤25℃、水压≥0.2MPa
报警及保护 对泵和靶等缺水、过流过压、断路等异常情况进行报警、并执行相应保护措施及电气联锁功能
整体总功率 185-200KW
输出频率 电压380V±5%,频率50HZ(可根据客户国家用电标准配置)
设备占地面积 35~55㎡
备注 以上设备参数仅做参考,具体均按客户实际工艺要求设计定做
型号 HCCA-2236
真空室尺寸 Ф2200×H3600mm
真空室机构 立式前开门、吊装结构配置抽气系统及水冷系统
真空机组 机械泵+罗茨泵+扩散泵/分子泵+维持泵
真空测量系统 一台皮拉尼(MKS) 一台冷阴极(MKS)一台薄膜规(MKS)
镀膜系统 电弧蒸发源、镀膜辅助离子专用电源
充气系统 质量流量计
电源类型 直流电源、中频电源、脉冲电源(偏压电源、弧电源)
控制方式 手动或全自动
极限真空指标 5.0x10-4Pa
电弧源 22台-28台
200A-300A
偏压电源 60KW/台
磁控电源 ——
工作转动方式 多轴行星式公自转、变频调速(可控可调)
工作烘烤温度 常温-至450℃可控可调(PID温控)
工艺气体 3路或4路工艺气体流量控制及显示系统选配自动加气系统
氩气、氮气、氧气、乙炔等
冷却方式 水冷却循环方式,另配工业冷却水塔或工业冷水机(制冷机)或深冷系统。(客户提供)
控制方式 PLC+触摸屏操作或计算机控制,手动、半自动、自动方式
供给指标 气压0.5-0.8MPa、水温≤25℃、水压≥0.2MPa
报警及保护 对泵和靶等缺水、过流过压、断路等异常情况进行报警、并执行相应保护措施及电气联锁功能
整体总功率 185-200KW
输出频率 电压380V±5%,频率50HZ(可根据客户国家用电标准配置)
设备占地面积 35~55㎡
备注 以上设备参数仅做参考,具体均按客户实际工艺要求设计定做
型号 HCCA-2240
真空室尺寸 Ф2200×H4000mm
真空室机构 立式前开门、吊装结构配置抽气系统及水冷系统
真空机组 机械泵+罗茨泵+扩散泵/分子泵+维持泵
真空测量系统 一台皮拉尼(MKS) 一台冷阴极(MKS)一台薄膜规(MKS)
镀膜系统 电弧蒸发源、镀膜辅助离子专用电源
充气系统 质量流量计
电源类型 直流电源、中频电源、脉冲电源(偏压电源、弧电源)
控制方式 手动或全自动
极限真空指标 5.0x10-4Pa
电弧源 22台-28台
200A-300A
偏压电源 60KW/台
磁控电源 ——
工作转动方式 多轴行星式公自转、变频调速(可控可调)
工作烘烤温度 常温-至450℃可控可调(PID温控)
工艺气体 3路或4路工艺气体流量控制及显示系统选配自动加气系统
氩气、氮气、氧气、乙炔等
冷却方式 水冷却循环方式,另配工业冷却水塔或工业冷水机(制冷机)或深冷系统。(客户提供)
控制方式 PLC+触摸屏操作或计算机控制,手动、半自动、自动方式
供给指标 气压0.5-0.8MPa、水温≤25℃、水压≥0.2MPa
报警及保护 对泵和靶等缺水、过流过压、断路等异常情况进行报警、并执行相应保护措施及电气联锁功能
整体总功率 185-200KW
输出频率 电压380V±5%,频率50HZ(可根据客户国家用电标准配置)
设备占地面积 35~55㎡
备注 以上设备参数仅做参考,具体均按客户实际工艺要求设计定做
型号 HCCA-2245
真空室尺寸 Ф2200×H4500mm
真空室机构 立式前开门结构配置抽气系统及水冷系统
真空机组 机械泵+罗茨泵+扩散泵/分子泵+维持泵
真空测量系统 一台皮拉尼(MKS) 一台冷阴极(MKS)一台薄膜规(MKS)
镀膜系统 电弧蒸发源、镀膜辅助离子专用电源
充气系统 质量流量计
电源类型 直流电源、中频电源、脉冲电源(偏压电源、弧电源)
控制方式 手动或全自动
极限真空指标 5.0x10-4Pa
电弧源 22台-28台
200A-300A
偏压电源 60KW/台
磁控电源 ——
工作转动方式 多轴行星式公自转、变频调速(可控可调)
工作烘烤温度 常温-至450℃可控可调(PID温控)
工艺气体 3路或4路工艺气体流量控制及显示系统选配自动加气系统
氩气、氮气、氧气、乙炔等
冷却方式 水冷却循环方式,另配工业冷却水塔或工业冷水机(制冷机)或深冷系统。(客户提供)
控制方式 PLC+触摸屏操作或计算机控制,手动、半自动、自动方式
供给指标 气压0.5-0.8MPa、水温≤25℃、水压≥0.2MPa
报警及保护 对泵和靶等缺水、过流过压、断路等异常情况进行报警、并执行相应保护措施及电气联锁功能
整体总功率 185-200KW
输出频率 电压380V±5%,频率50HZ(可根据客户国家用电标准配置)
设备占地面积 35~55㎡
备注 以上设备参数仅做参考,具体均按客户实际工艺要求设计定做
型号 HCCA-2345
真空室尺寸 Ф2300×H4500mm
真空室机构 立式前开门、吊装结构配置抽气系统及水冷系统
真空机组 机械泵+罗茨泵+扩散泵/分子泵+维持泵
真空测量系统 一台皮拉尼(MKS) 一台冷阴极(MKS)一台薄膜规(MKS)
镀膜系统 电弧蒸发源、镀膜辅助离子专用电源
充气系统 质量流量计
电源类型 直流电源、中频电源、脉冲电源(偏压电源、弧电源)
控制方式 手动或全自动
极限真空指标 5.0x10-4Pa
电弧源 22台-28台
200A-300A
偏压电源 60KW/台
磁控电源 ——
工作转动方式 多轴行星式公自转、变频调速(可控可调)
工作烘烤温度 常温-至450℃可控可调(PID温控)
工艺气体 3路或4路工艺气体流量控制及显示系统选配自动加气系统
氩气、氮气、氧气、乙炔等
冷却方式 水冷却循环方式,另配工业冷却水塔或工业冷水机(制冷机)或深冷系统。(客户提供)
控制方式 PLC+触摸屏操作或计算机控制,手动、半自动、自动方式
供给指标 气压0.5-0.8MPa、水温≤25℃、水压≥0.2MPa
报警及保护 对泵和靶等缺水、过流过压、断路等异常情况进行报警、并执行相应保护措施及电气联锁功能
整体总功率 185-200KW
输出频率 电压380V±5%,频率50HZ(可根据客户国家用电标准配置)
设备占地面积 35~55㎡
备注 以上设备参数仅做参考,具体均按客户实际工艺要求设计定做
型号 HCCA-2545
真空室尺寸 Ф2500×H4500mm
真空室机构 立式前开门、吊装结构配置抽气系统及水冷系统
真空机组 机械泵+罗茨泵+扩散泵/分子泵+维持泵
真空测量系统 一台皮拉尼(MKS) 一台冷阴极(MKS)一台薄膜规(MKS)
镀膜系统 电弧蒸发源、镀膜辅助离子专用电源
充气系统 质量流量计
电源类型 直流电源、中频电源、脉冲电源(偏压电源、弧电源)
控制方式 手动或全自动
极限真空指标 5.0x10-4Pa
电弧源 22台-28台
200A-300A
偏压电源 60KW/台
磁控电源 ——
工作转动方式 多轴行星式公自转、变频调速(可控可调)
工作烘烤温度 常温-至450℃可控可调(PID温控)
工艺气体 3路或4路工艺气体流量控制及显示系统选配自动加气系统
氩气、氮气、氧气、乙炔等
冷却方式 水冷却循环方式,另配工业冷却水塔或工业冷水机(制冷机)或深冷系统。(客户提供)
控制方式 PLC+触摸屏操作或计算机控制,手动、半自动、自动方式
供给指标 气压0.5-0.8MPa、水温≤25℃、水压≥0.2MPa
报警及保护 对泵和靶等缺水、过流过压、断路等异常情况进行报警、并执行相应保护措施及电气联锁功能
整体总功率 185-200KW
输出频率 电压380V±5%,频率50HZ(可根据客户国家用电标准配置)
设备占地面积 35~55㎡
备注 以上设备参数仅做参考,具体均按客户实际工艺要求设计定做
