光学镀膜机结构及原理介绍

2021-10-16

8377
分享

      在日常中经常看到各种外表绚丽的电子产品,很多人好奇,绚丽的外表是怎么做出来的,其实它是通过光学镀膜机用物理的方法在元件表面镀上一层或多层膜的过程,光学镀膜改变电子产品表面的光学性能,满足了市场需求。光学镀膜机不仅仅只镀电子产品,还广泛应用于太阳能电池,投影仪,LED,光学拾波器,镜片等等,应用领域广泛。下面为大家介绍一下光学镀膜机结构和原理,希望能帮助到大家:

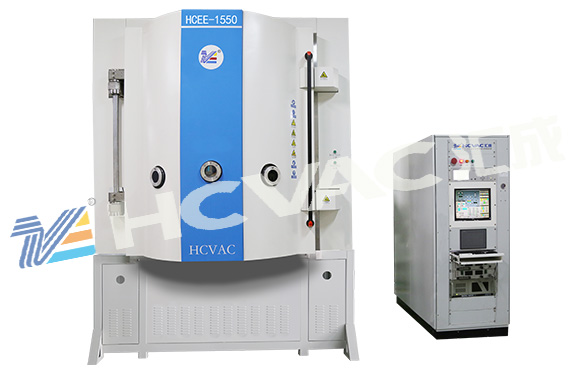

光学镀膜机


      光学镀膜机由真空系统、蒸镀系统、冷却系统和电气系统组成,其中真空系统由真空罐和排气系统组成。真空罐是镀膜机的主体,镀膜过程就是在真空罐中完成的,通过连接阀将真空罐和排气系统相连。为了防止空气分子对溅射离子的影响、提高膜层的质量,在工作时,必须将光学元件和离子源置于真空环境中。排气系统主要由机械泵、罗茨泵和真空泵组成,负责排出真空罐内的气体、使罐内形成真空环境。蒸镀系统主要指成膜装置部分,镀膜机器的成膜装置有很多种,如电阻加热、电子枪蒸发、磁控溅射、射频溅射、离子镀等。
      光学镀膜机通过真空溅射的方式在光学元件上涂镀薄膜, 以此改变元件对入射光线的反射率和透过率。同时,为了尽可能地减少元件表面的反射损失、提高成像质量,往往涂镀多层薄膜。光学元件镀膜后,光在多层膜层的表面进行多次反射和透射,形成多光束干涉,通过控制膜层的厚度和折射率,可以得到不同的强度分布。利用这一原理可以制造偏振反光膜、彩色分光膜、冷光膜和干涉滤光片等,以满足更加复杂的需求。
