真空镀膜机的原理是什么真空镀膜机的维护保养及安全工作措施

2020-08-02

3282
分享

       真空镀膜机是现在制造真空条件使用最为广泛的真空设备,通常用真空室、真空机组、电气控制柜三大多数构成,排气体系选用“分散泵+机械泵+罗茨泵+低温冷阱+polycold”构成。

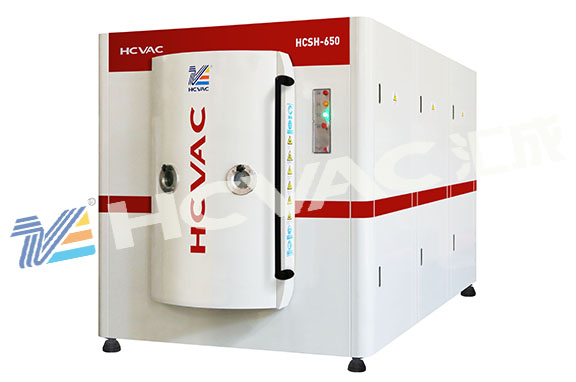

真空镀膜机


      本公司专业从事真空镀膜设备的研制与出产具有经验丰富的技能团队及优异的售后服务队伍为您处理设备在使用进程中遇到的任何问题。下面,详细介绍真空镀膜机的各部分构成及其作业原理。
      一、真空主体——真空腔根据加工产品请求的各异,真空腔的巨细也不一样,现在使用最多的有直径1.3M、0.9M、1.5M、1.8M等,腔体由不锈钢资料制造,请求不生锈、坚实等,真空腔各部分有衔接阀,用来衔接各抽气泵浦。
      二、辅助抽气体系 :排气体系为镀膜机真空体系的重要部分,首要有由机械泵、增压泵(首要介绍罗茨泵)、油分散泵三大多数构成。此排气体系选用“分散泵+机械泵+罗茨泵+低温冷阱+polycold”构成。
      排气流程为:机械泵先将真空腔抽至小于2.0*10-2PA摆布的低真空状况,为分散泵后继抽真空供给条件,以后当分散泵抽真空腔的时分,机械泵又合作油分散泵构成串联,以这么的办法完结抽气动作。
      机械泵:也叫前级泵,机械泵是使用最广泛的一种低真空泵,它是用油来保持密封效果并依托机械的办法不断的改变泵内吸气空腔的体积,使被抽容器内气体的体积不断胀大然后获得真空。
      1.机械泵的分类:机械泵有很多种,常用的有滑阀式(此首要使用于大型设备)、活塞往复式、定片式和旋片式(此现在使用最广泛,这篇文章首要介绍)四种类型。
      2.机械泵是从大气开端作业的,它的首要参数有极限真空,抽气速率,此为规划与选用机械泵的重要依据。单级泵能够将容器从大气抽到1.0*10-1PA的极限真空,双级机械泵能够将容器从大气抽到6.7*10-2帕,甚至更高。
抽气速率,是指旋片泵按额外转数工作时,单位时间内所能排出气体的体积,能够用下公式核算:Sth=2nVs=2nfsL fs表明吸气完毕时空腔截面积,L表明空腔长度,系数表明转子每旋转一星期有两次排气进程,Vs表明当转子处于水平位置的时分,吸气完毕,此刻空腔内的体积 最大,转速为n。
机械泵排气的效果还与电机的转速及皮带的松紧度有联系,当电机的皮带比较松,电机转速很慢的时分,机械泵的排气效果也会变差,所以要常常养护,点检,机械 泵油的密封效果也需求常常点检,油过少,达不到密封效果,泵内会漏气,油过多,把吸气孔阻塞,无法吸气和排气,通常,在油位在线下0.5厘米即可。
      3.机械泵常常被用来抽除枯燥的空气,但不能抽除含氧量过高、有爆炸性和腐蚀性的气体,机械泵通常被用来抽除永久性的气体,但是对水气没有好的效果,所以它不能抽除水气。
      旋片泵中起首要效果的部件是定子、转子、弹片等,转子在定子里面但与定子不一样心轴,象两个内切圆,转子槽内装有两片弹片,两弹片中心装有绷簧,确保了弹片紧紧贴在定子的内壁。
