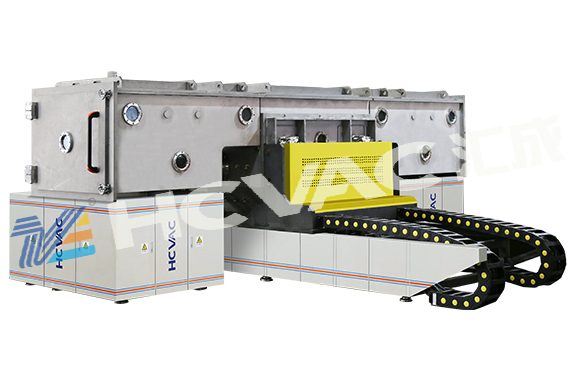

悬浮式高真空卷绕式镀膜机相关知识介绍

2020-07-18

3198
分享

       真空镀膜机里面的镀膜机有一款镀膜机叫悬浮式高真空卷绕式镀膜机,可应用于电子纸。ITO薄膜、软性电路板、太阳能薄膜电池、医疗试片、RFID天线及水氧阻隔膜等各项产品。用于电子屏蔽膜、汽车车窗防爆膜、建筑装潢等领域、如金属网栅电磁屏蔽膜、ITO透明导电膜、防划伤ITP导电膜等。那么大家多少对这款镀膜机了解呢,今天汇成真空小编为大家科普一下这款机器的相关知识?



       首先给大家介绍一下悬浮式高真空卷绕式镀膜机的传动结构:
放卷转向为正
放卷转向为负
       3驱动悬浮式高真空卷绕式镀膜机的典型传动结构,其中:
M1为冷却辊,直径恒定,由一台FC302驱动,冷辊的速度即为镀膜的线速度。
M2为收卷辊,中心卷绕,直径逐步变大,由一台FC302驱动,提供收卷张力。
M3为放卷辊,中心卷绕,直径逐步变小,由一台FC302驱动,提供放卷张力。
冷却辊和收卷辊的转向是固定的,但是放卷辊由于卷筒卷绕方向不同,工作时有正、反两种转向,对应反、正两种转矩。

       真空镀膜机传动系统的特点:
       1.由于真空室狭小,无法安装张力检测装置,所以收、放卷张力完全要靠收、放卷驱动的电机直接控制。因此收、放卷驱动器都工作于转矩工作模式。对于较轻较薄的材料,收卷还必须有张力锥度功能。
       2.由于工艺方面的原因,起主传动作用的冷却辊上没有压辊,因此冷却辊只能靠摩擦力带动薄膜;收、放卷张力相差较大时,薄膜很容易在冷却辊上打滑。如何防止打滑是驱动控制方面的难题。悬浮式高真空卷绕式镀膜机控制系统结构:
悬浮式高真空卷绕式镀膜机上有主、从两个编码器接口,主编码器接口信号来自冷却辊电机编码器,负责采集线速度信号;从编码器信号来自本机电机编码器,采集本机转速,并作磁通矢量控制的反馈源。
       放卷的配置与控制方法与收卷的基本相同。
       冷却辊控制相对比较简单,主要负责恒线速度控制与计米。
       PLC负责一般的数字逻辑控制,所有计算全部在运动控制器MCO305内完成。
       卷径计算:
       根据线速度相同原理:
       可以推算收卷卷径和放卷卷径。
       收卷张力锥度控制:
       有了当前卷径值,和张力锥度设定值,就能计算当前张力。张力与卷径的关系,当张力锥度为0时,张力保持恒定不变,相当于恒张力控制;当张力锥度为100%时,卷径每增大1倍,张力就下降一半,相当于恒转矩控制。
       计算公式如下:
       其中:D为当前卷径
       Dmin为最小卷径
       Tap为张力锥度
       Tref为追小卷径时的张力锥度参考值
       当Tap=0时,Ttap=Tref
       当Tap=1时,Ttap=
       加减速转矩和摩擦转矩:
       为了实现高精度的张力控制,程序中还必须加入摩擦转矩和加减速转矩补偿。
       加速转矩Tβ=β×J
       其中,β为角加速度;
       转动惯量J=

       悬浮式高真空卷绕式镀膜机应用行业非常的广泛,也受众多厂家追捧和喜爱,随着人民的生活水平不断的提高,对物件的外表追求也更高,悬浮式高真空卷绕式真空镀膜机镀膜技术也不断的发展。
