HCCA大型系列

专为板材、管材、

散件镀膜设计

Designed for sheet, pipe, and part coating
真空应用解决方案提供商
首页 > 装饰设备 > 卧式大型不锈钢镀膜设备

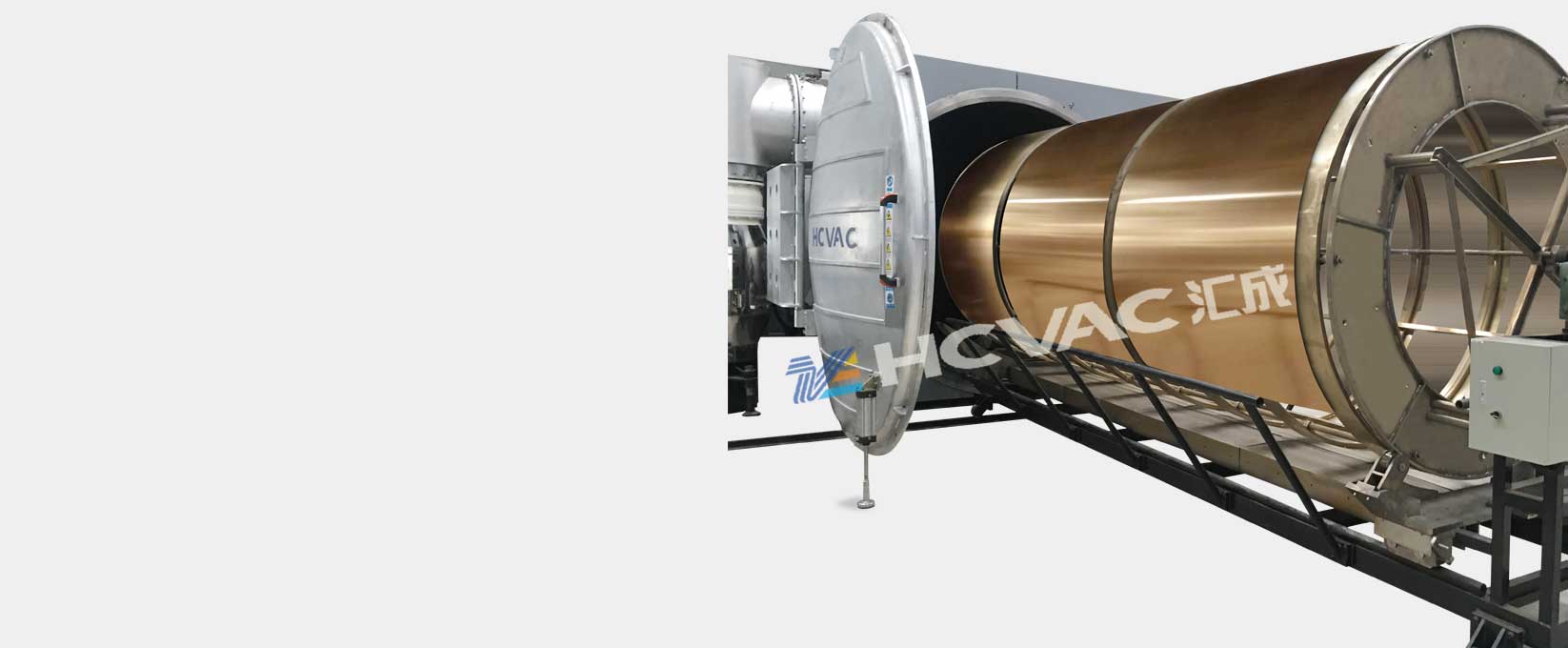

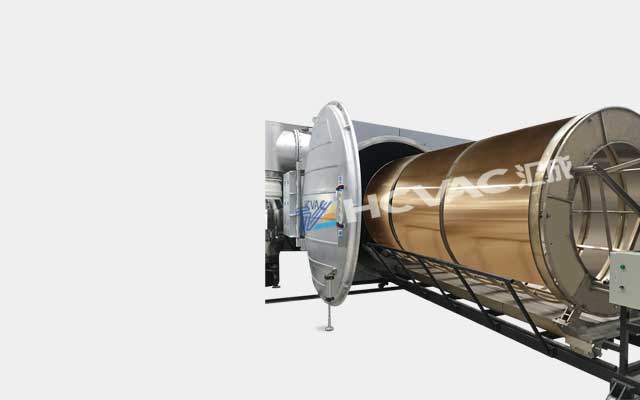

Horizontal large-scale ion coating equipment 卧式大型不锈钢镀膜设备

      该系列设备安全、环保、工艺稳定,膜层颜色丰富,色泽均匀,耐磨损,抗腐蚀,耐高温,附着力好且不易褪色。

      可镀制TiN钛金装饰膜层;TiC、CrC枪黑色、黑色、灰色系列膜层;ZrN锆金、香槟金、黄铜色系列膜层;TiCN玫瑰金、玫瑰红、酒红、咖啡色系列膜层;TiO 宝石蓝、翠绿、粉红、彩虹色系列膜层。

      广泛应用于不锈钢板、不锈钢管材(最长6米)、不锈钢展示架、不锈钢LOGO标牌、锁具、拉手、五金卫浴、不锈钢餐具等不锈钢制品及塑料电镀件、陶瓷等表面镀膜工艺。


优势:

•低运营成本和最快的生产周期确保最高的工业标准和最具竞争力的成本,材料和能源消耗低
•根据客户的生产需求量身定制设计服务
•快速,灵活的生产周期以及灵活,多功能的生产系统,能够以市场上最快的周期运行,并配有自动控制系统,可消除人为错误
•所有操作阶段均由具有自动存档和备份功能的PC进行管理,该PC提供实时报告,系统和周期状态数据,在整个过程中通知和指导操作员

Product Advantage.

产品特点
HCCA系列卧式大型离子镀膜设备包括以下关键功能:
  • 可重复性

    精确的参数控制、自动化控制及可重复涂层工艺

  • 装饰性

    多色可选的均匀光亮表面

  • 高效性

    大型腔体空间,短暂的工序,友好软件控制

  • 结合力强

    高离化率和等离子体密度的反应性技术

  • 远程访问

    提供工厂远程诊断

  • 环保

    绿色生产,无污染产生

型号 HCCA-2242
真空室尺寸 Ф2200×H4200mm
真空室机构 卧式结构配置抽气系统及水冷系统
真空机组 机械泵+罗茨泵+扩散泵/分子泵+维持泵
镀膜系统 电弧蒸发源、镀膜辅助离子专用电源
充气系统 质量流量计
电源类型 直流电源、中频电源、脉冲电源(偏压电源、弧电源)
控制方式 手动或全自动
极限真空指标 5.0x10-4Pa
电弧源 22台-28台
200A-300A
偏压电源 60KW/台
磁控电源 ——
工作转动方式 多轴行星式公自转、变频调速(可控可调)
工作烘烤温度 常温-至450℃可控可调(PID温控)
工艺气体 3路或4路工艺气体流量控制及显示系统选配自动加气系统
氩气、氮气、氧气、乙炔等
冷却方式 水冷却循环方式,另配工业冷却水塔或工业冷水机(制冷机)或深冷系统。(客户提供)
控制方式 PLC+触摸屏操作或计算机控制,手动、半自动、自动方式
供给指标 气压0.5-0.8MPa、水温≤25℃、水压≥0.2MPa
报警及保护 对泵和靶等缺水、过流过压、断路等异常情况进行报警、并执行相应保护措施及电气联锁功能
整体总功率 185-200KW
输出频率 电压380V±5%,频率50HZ(可根据客户国家用电标准配置)
设备占地面积 35~55㎡
备注 以上设备参数仅做参考,具体均按客户实际工艺要求设计定做
型号 HCCA-2270H
真空室尺寸 Ф2200×H7000mm
真空室机构 卧式结构配置抽气系统及水冷系统
真空机组 机械泵+罗茨泵+扩散泵/分子泵+维持泵
镀膜系统 电弧蒸发源、镀膜辅助离子专用电源
充气系统 质量流量计
电源类型 直流电源、中频电源、脉冲电源(偏压电源、弧电源)
控制方式 手动或全自动
极限真空指标 5.0x10-4Pa
电弧源 22台-28台
200A-300A
偏压电源 60KW/台
磁控电源 ——
工作转动方式 多轴行星式公自转、变频调速(可控可调)
工作烘烤温度 常温-至450℃可控可调(PID温控)
工艺气体 3路或4路工艺气体流量控制及显示系统选配自动加气系统
氩气、氮气、氧气、乙炔等
冷却方式 水冷却循环方式,另配工业冷却水塔或工业冷水机(制冷机)或深冷系统。(客户提供)
控制方式 PLC+触摸屏操作或计算机控制,手动、半自动、自动方式
供给指标 气压0.5-0.8MPa、水温≤25℃、水压≥0.2MPa
报警及保护 对泵和靶等缺水、过流过压、断路等异常情况进行报警、并执行相应保护措施及电气联锁功能
整体总功率 185-200KW
输出频率 电压380V±5%,频率50HZ(可根据客户国家用电标准配置)
设备占地面积 35~55㎡
备注 以上设备参数仅做参考,具体均按客户实际工艺要求设计定做
型号 HCCA-2852H
真空室尺寸 Ф2800×H5200mm
真空室机构 卧式结构配置抽气系统及水冷系统
真空机组 机械泵+罗茨泵+扩散泵/分子泵+维持泵
镀膜系统 电弧蒸发源、镀膜辅助离子专用电源
充气系统 质量流量计
电源类型 直流电源、中频电源、脉冲电源(偏压电源、弧电源)
控制方式 手动或全自动
极限真空指标 5.0x10-4Pa
电弧源 22台-28台
200A-300A
偏压电源 60KW/台
磁控电源 ——
工作转动方式 多轴行星式公自转、变频调速(可控可调)
工作烘烤温度 常温-至450℃可控可调(PID温控)
工艺气体 3路或4路工艺气体流量控制及显示系统选配自动加气系统
氩气、氮气、氧气、乙炔等
冷却方式 水冷却循环方式,另配工业冷却水塔或工业冷水机(制冷机)或深冷系统。(客户提供)
控制方式 PLC+触摸屏操作或计算机控制,手动、半自动、自动方式
供给指标 气压0.5-0.8MPa、水温≤25℃、水压≥0.2MPa
报警及保护 对泵和靶等缺水、过流过压、断路等异常情况进行报警、并执行相应保护措施及电气联锁功能
整体总功率 185-200KW
输出频率 电压380V±5%,频率50HZ(可根据客户国家用电标准配置)
设备占地面积 35~55㎡
备注 以上设备参数仅做参考,具体均按客户实际工艺要求设计定做
型号 HCCA-3042H
真空室尺寸 Ф3000×H4200mm
真空室机构 卧式结构配置抽气系统及水冷系统
真空机组 机械泵+罗茨泵+扩散泵/分子泵+维持泵
镀膜系统 电弧蒸发源、镀膜辅助离子专用电源
充气系统 质量流量计
电源类型 直流电源、中频电源、脉冲电源(偏压电源、弧电源)
控制方式 手动或全自动
极限真空指标 5.0x10-4Pa
电弧源 22台-28台
200A-300A
偏压电源 60KW/台
磁控电源 ——
工作转动方式 多轴行星式公自转、变频调速(可控可调)
工作烘烤温度 常温-至450℃可控可调(PID温控)
工艺气体 3路或4路工艺气体流量控制及显示系统选配自动加气系统
氩气、氮气、氧气、乙炔等
冷却方式 水冷却循环方式,另配工业冷却水塔或工业冷水机(制冷机)或深冷系统。(客户提供)
控制方式 PLC+触摸屏操作或计算机控制,手动、半自动、自动方式
供给指标 气压0.5-0.8MPa、水温≤25℃、水压≥0.2MPa
报警及保护 对泵和靶等缺水、过流过压、断路等异常情况进行报警、并执行相应保护措施及电气联锁功能
整体总功率 185-200KW
输出频率 电压380V±5%,频率50HZ(可根据客户国家用电标准配置)
设备占地面积 35~55㎡
备注 以上设备参数仅做参考,具体均按客户实际工艺要求设计定做
