光学真空镀膜机的比较片优化设计机构是怎样的?

2020-07-08

190
分享

      光学真空镀膜机的比较片优化设计机构是怎样的呢,很多客户接触很少,但是却很好奇。但是在采购设备的时候,也是必须要咨询了解问题,下面汇成真空小编为大家详细科普一下,希望能帮助到大家。

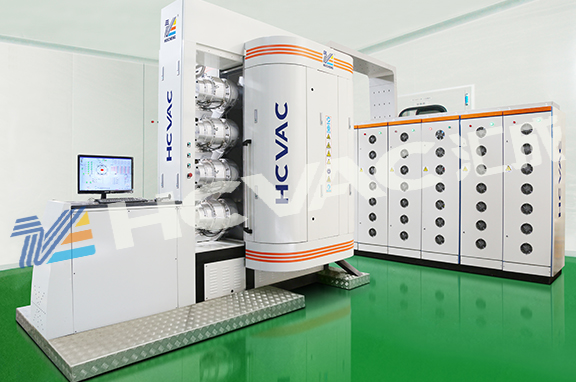

真空镀膜机


      在光学真空镀膜机发展过程中,光学真空镀膜机比较片在光学镀膜机中担负着装载比较片的功能。比较片装载数量少,限制光学薄膜的镀制层数;比较片有效面积小,光路调整不方便,光信号的信噪比差,严重影响光学薄膜的质量。根据现在镀膜产品的要求,现有的真空镀膜机比较片机构,已不能满足现代光学30层以上精密光学薄膜的镀膜要求。为解决现有技术上存在的缺陷,综合以上两种比较片结构优缺点和新产品镀膜的要求,创新、优化设计新一代的比较片机构,该装置要满足:结构简单;比较片装载方便;重复定位性好;可靠性高;制造成本低等特点。

       真空镀膜机多片式比较片装置,有比较片装载换位机构、转动密封馈入机构和换位驱动机构。换位驱动机构固定在镀膜机箱体顶板4 上,由电机9、主动齿轮8、从动齿轮7、和定位盘6 组成,其中从动齿轮7 和定位盘6 固定在轴1 上,定位盘6 上有3 个均分的狭缝,槽型光藕17 在狭缝处接受光信号,控制电机的旋转和停止。
