从事真空镀膜机设计的工作人员,设计真空镀膜机时,应该注意哪些点?

2020-07-03

176
分享

       设计真空镀膜机是一件不容易的事情,做真空镀膜机系统更是一件不容易的事情。想要做好一台镀膜机,少不了真空镀膜机设计人员,首先要设计人员根据客户的需求设计出客户需要的设备图稿,然后组装人员才能根据图稿去制作真空镀膜机。那么在设计真空镀膜机时,设计工作人员,需要注意哪些点呢?下面汇成真空小编为大家汇总以下5点,提供大家学习和参考:

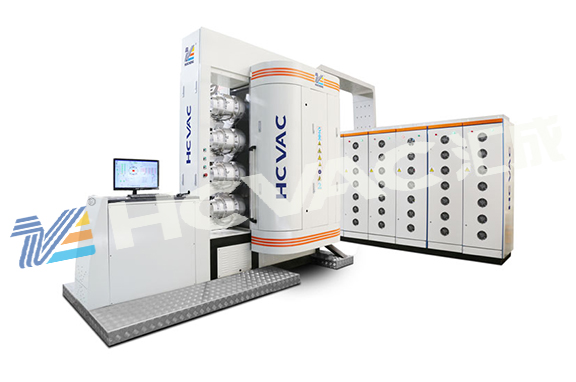

镀膜机



         一、在被抽器件或工作室内获得所需的极限真空和工作真空度。
        极限真空度是指器件在无漏放气时所达到的真空度,工作真空度是指在器件进行真空处理时所能维持的真空度。真空处理时往往要放出大量气体,这时的工作真空度将显著地低于极限真空度。极限真空度和工作真空度各有其重要性,它们从不同侧面对器件质量产生影响。例如在用氧化物阴极器件的排气真空系统中,电10-2极除气和阴极分解会大量出气,如果工作真空度差,则可能出现电极被氧化及阴极激活欠佳的结果。但器件最后封离时已基本上无漏放气,器件内的真空度就取决于排气真空系统的极限真空度。

         二、为获得某一工作真空度所需的时间
         这时间决定于真空系统抽速的大小。提高抽速可缩短这一时间。大的工作室显然需要大的抽速。有时工作室虽然不大,但由于漏放气严重,则真空系统也需要大的抽速,否则大量的漏放气将大大降低真空度,使系统无法工作。

         三、在被抽器件或工作室内有合适的残气成分
         实践证明,单纯提高和保证极限真空度及工作真空度是不够的,还应对残余气体成分有一定的要求。例如真空摄像器件,为了保持在一年寿命期内灵敏度的降低不大于巧,要求器件内的残余气体的含氧量应不高于10-2Pa 耐高压的真空开关管内,应不含有碳氢化合物分子等等。真空系统的残气成分,如系统中无其它气源,则主要取决于泵的特性。

         四、真空系统还必须结构简单、性能可靠、操作维护方便、价格便宜等
         要满足这些要求,必须从泵的选择、管道尺寸的确定及布置、装配工艺等多方面综合考虑。上述这些基本要求经常是相互联系的。例如,由于真空系统总不免存在有微漏现象,故采用抽速大的泵比抽速小的泵能获得较好的工作真空度,但大的泵价格贵,耗水、耗电多,故有合理选择的问题。仪器和小型的真空系统宜选用微型真空泵,成本低、效率高、噪音小,有的用户选用流量较大的工业真空泵是不合适的。

         五、自动化要求
        随着计算机技术的发展,用户对真空系统的自动化要求也不断提升。对于真空系统,自动控制主要是对真空泵流量和真空度的调节。真空度常常通过调节真空泵流量、安装节流阀、泄压阀来控制。用节流的办法能量损失大、产生额外噪音,最好是直接调节真空泵的转速。工业真空泵调速的方法有多种,主要分为两类:第一类是电机转速不变,通过附加装置改变真空泵的转速,如变速箱调速,第二类是直接改变电机的转速,如可控硅串级调速、变频调速等。目前工业真空泵常用的方法是变频调速,节能效果好,可实现无级调速,调速比大,调速精确,速度平稳。

        真空镀膜机设计者,再跟进客户需求进行设计图稿时,以上五点也是必须要考虑到的,这样才能设计出完美的真空镀膜机。
