真空镀膜机是由哪些结构组成

2020-07-29

5158
分享
      真空镀膜机是目前制作真空条件应用最为广泛的设备,目前生活中使用的物品都离不开镀膜行业,随着生活水平的提高,自然对镀膜机镀出的膜层要求更高,那么大家是否知道,真空镀膜机是由哪些结构组成的呢。其相关组成及各部件有哪些?下面为大家详细介绍一下

      第一部分是真空主体——真空腔:根据加工产品要求的各异,真空腔的大小也不一样,目前应用最多的有直径1.3M、0.9M、1.5M、1.8M等,腔体由不锈钢材料制作,要求不生锈、坚实等,真空腔各部分有连接阀,用来连接各抽气泵浦。

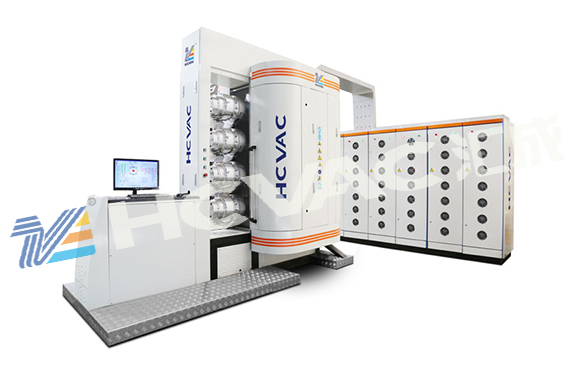

镀膜机


      第二部分是辅助抽气系统:此排气系统采用“扩散泵+机械泵+罗茨泵+低温冷阱+polycold”组成 排气流程为:机械泵先将真空腔抽至小于2.0*10-2PA左右的低真空状态,为扩散泵后继抽真空提供前提,之后当扩散泵抽真空腔的时候,机械泵又配合油扩散泵组成串联,以这样的方式完成抽气动作。 排气系统为镀膜机真空系统的重要部分,主要有由机械泵、增压泵(主要介绍罗茨泵)、油扩散泵三大部分组成。
      机械泵:也叫前级泵,机械泵是应用最广泛的一种低真空泵,它是用油来保持密封效果并依靠机械的方法不断的改变泵内吸气空腔的体积,使被抽容器内气体的体积不断膨胀从而获得真空。 机械泵有很多种,常用的有滑阀式(此主要应用于大型设备)、活塞往复式、定片式和旋片式(此目前应用最广泛,本文主要介绍)四种类型。
      电阻真空计(又叫皮喇尼真空计): 它主要由电热丝、外壳和支架构成,主要是根据在低压下,气体的热传导系数与压强成正比的方式工作的。上面开口处与被测真空系统相连接,热丝采用电阻温度系数大的金属丝做成,两支支架引线与测量线路连接。当压强降低的时候,由于气体热传导散失的热量减小,因此当热丝加热电流稳定时候,则热丝温度就上升,热丝的电阻就增大,用测量热丝电阻值的大小来间接测量压强,有以下关系: 略 这就是电阻真空计的工作原理,此真空计的测量范围是:100-10-1帕之间,目前采用的型号是WP-02 。

       磁控放电真空计:
       工作原理:在放电开始时,由于空间游离电子向阳极运动时,在正交电磁场作用下,电子的轨迹不是直线而是螺旋线前进,又因为阳极是框形,故电子不一定第一次就碰上阳极,而是穿过阳极,然后受到对面阴极的拒斥,又复返回。这样反复多次才可能打上阳极。由于电子路程大大加长,故碰撞及电离的分子数增加,使得在较低压强(10-4帕以下)仍维持放电(也称潘宁放电)。
       第三部分是蒸发系统 : 蒸发系统主要指成膜装置部分,镀膜机器的成膜装置很多,有电阻加热、电子枪蒸发、磁控溅射、射频溅射、离子镀等多种方式,鄙人就电阻加热和电子枪蒸发两种方式作介绍,因为此两种方式我应用的比较多。
       第四部分是成膜控制系统 :薄膜监控目前应用方式比较多,主要有:目视监控法,定(极值)值监控、水晶振荡监控、时间监控等等。本人主要介绍目视监控、定(极值)监控和水晶振荡监控三种。
 目视监控也叫直接监控,就是采用眼睛监控,因为薄膜在生长的过程中,由于干涉现象会有颜色变化,我们就是根据颜色变化来控制膜厚度的,此种方式有一定的误差,所以不是很准确,需要依靠经验。
       以上是真空镀膜机大概是有哪些结构组成,希望能帮到大家,也希望能通过这次大概的介绍,大家对真空镀膜机有一个大概的理解。
