镀膜线解决方案

Solution
CIGS太阳能电池方案 CIGS Solar cell
客户群体

太阳能电池及相关配套生产厂商、PVD镀膜加工企业

项目方案

为企业提供PVD镀膜设备和镀膜工艺技术,实现电极层,透明导电氧化物,钝化,防反射功能。

针对太阳能电池行业产品的特点和不断增长的客户需求,不断开发出多种设备技术和镀膜工艺

Solutions and advantages.

解决方案及优势

太阳能发电所产生的能源是可持续能源供应的主要支柱,面向可再生能源的智能能量转换为发电行业带来了机遇和挑战,高效光伏电池应运而生,现代存储及电池技术将大幅促进环保能源的使用。

随着技术的进步,薄膜太阳能电池的发展将日新月异,在未来光伏市场的市场份额将逐步提高。作为性能最好的薄膜太阳能电池,CIGS 薄膜太阳能电池也将迎来快速发展时期。

铜锢稼硒(CIGS)薄膜太阳能电池,具有层状结构,吸收材料属于I-III-VI族化合物。衬底一般采用玻璃,也可以采用柔性薄膜衬底。一般采用真空溅射、蒸发或者其它非真空的方法,分别沉积多层薄膜,形成p-N结构而构成光电转换器件。从光入射层开始,各层分别为:金属栅状电极、减反射膜、窗口层(Zn0)、过渡层(CdS)、光吸收层(CIGS)、金属背电极(Mo)、玻璃衬底。

Mo 作为电池的底电极要求具有比较好的结晶度和低的表面电阻,制备过程中要考虑的另外一个主要方面是电池的层间附着力,一般要求 Mo 层具有鱼鳞状结构,以增加上下层之间的接触面积;CIS/CIGS 层作为光吸收层是电池的最关键部分,要求制备出的半导体薄膜是 p 型的,且具有很好的黄铜矿结构,晶粒大、缺陷少是制备高效率电池的关键;CdS 作为缓冲层,不但能降低 i-Zn0 与 P-CIS 之间带隙的不连续性,而且可以解决 CIS 和 Zn0 晶格不匹配问题;n-Zn0(AZO)作为电池的上电极,要求具有低的表面电阻,好的可见光透过率,与 Al 电极构成欧姆接触;防反射层 MgFz 可以降低光在接收面的反射,提高电池的效率。i-Zn0 和 CdS 层作为电池的 n 型层,同 P 型 CIGS 半导体薄膜构成 p-n 结。吸收层 CIGS(化学式 Cu 工 nGaSe2)是薄膜电池的核心材料,属于正方晶系黄铜矿。

CIGS薄膜太阳能电池的底电极 Mo 和上电极 n-Zn0 一般采用磁控溅射的方法,汇成真空已开发出CIGS磁控溅射镀膜生产线,工艺成熟,在大面积玻璃上溅射金属合金层,成份可精确控制。

Project site.

项目现场

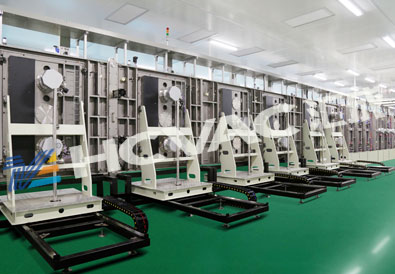

镀膜现场

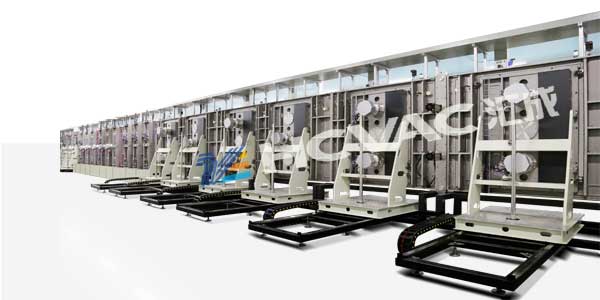

镀膜现场

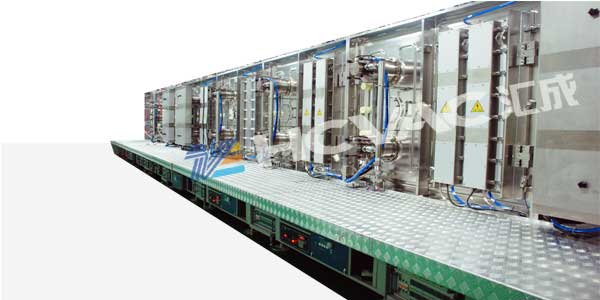

镀膜现场
